Hướng dẫn đổ mực máy in

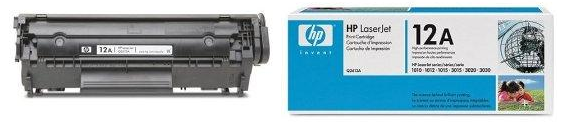

Hộp mực 12A, Loại này cùng dòng với 303 của Canon, 2 loại này dung chung cho cả HP và Canon đều được

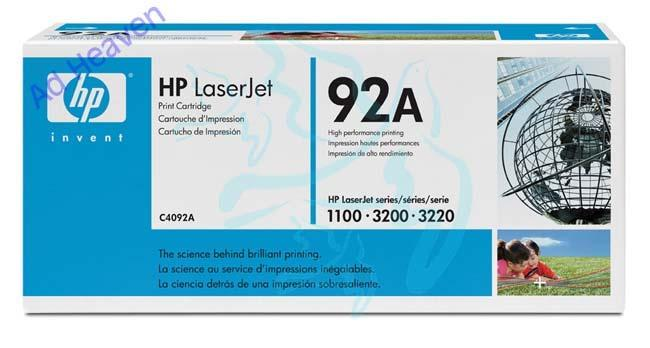

Hộp mực 92A của dòng HP và EP22 của Canon, 2 loại này dùng cho các dòng máy HP1100,1100i 3200, 3230.. và Canon 800, 810,1120..

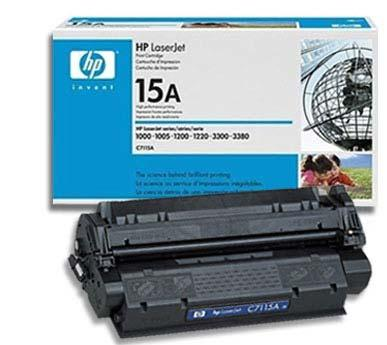

Hộp mực 15A của HP và EP25 của Canon 2 loại này như nhau dùng chungđược, Tuy nhiên dòng canon còn có EP26 giống gần như Y hệt của 15A này chỉ  khác  có  thêm  một vòng nhựa sâu ở đầu trống

Cấu tạo và công dụng của từng linh kiện cấu thành hộp mực:

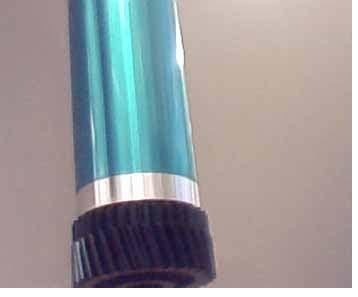

1: Trống (Drum)

Linh kiện này có tác dụng quan trọng đến bản in,  bản in đẹp, xuấ, mờ, hay lem phần nửa vấn đề do linh kiện này gây ra

2:Trục cao su

Trục này có nhiệm vụ là giá đỡ và cuốn giấy đưa lên trống (Drum), trục này ít khi hỏng hoặc lỗi, tuy nhiên không phải là không có, bản in bị đen một nửa, một góc, hoặc đen từng vết theo chu kỳ quay,  cũng có thể đen toàn bản in

3:Gạt to (Gạt mực)

Có nhiệm vụ gạt mực thừa từ trống (Drum) vào khay chứa mực thừa của máy, nếu thấy bản in có vệt sọc kẻ từ trên xuống (kẻ nhỏ, thanh) thì do lưỡi gạt bị mẻ, hoặc mòn, hoặc cũng do gạt gây ra các vệt đen nằm ngang bản in thì cũng do gạt mực gây ra

4:Gạt nhỏ(Gạt từ)

Khi trục từ quay sẽ hút mực từ hộp mực lên để cán vào trống, tuy nhiên khi hút sẽ hút rất nhiều  khi đó bản in sẽ rất đậm, thậm chí đen cả bảng, vấn đề đặt ra là cần có 1 linh kiên, thiết bị giữ lại mực, chỉ cho trục từ “ hút “ lên 1 lượng mực cần thiết đủ cho bản in. Gạt từ này có tác dụng như vậy, nếu bản in xuất hiện 1(hoặc nhiều hơn) vệt đen to bằng đầu đũa trở lên, vệt đen xậm từ trên xuống thì khi đó là do lưỡi gạt của gạt từ yếu rồi, cần phải thay.

5:Trục từ

Trục từ đóng vai trò quan trọng trong cấu trúc hoạt động của hộp mực, có tác dụng “ hút” mực từ hộp mực lên và cán vào Trống (Drum), về cơ bản trục này ít khi bị lỗi, mặc dù có thể bị xước, hoặc mòn .. đều có thể vẫn tái sử dụng binh thường.

Chú ý: Một số chi tiết nhỏ nhưng rất quan trọng của hộp mực, nếu trong quá trình đổ mực mà bạn không để ý sẽ khiến bạn gặp khá nhiều khó khăn

1: Lò xo giữ hộp mực(Chỉ có duy nhất trong hộp mực 12A của HP và 303 của Canon, như các dòng máy HP 1010, 1020,3050,3055,1018,… và Canon 2900,3000….). Lò xo này có tác dụng “ kéo” 2 phần của hộp mực khít lại với nhau, nếu thiếu nó, phần bên gắn lò xo đó sẽ mờ hoặc trắng một nửa.

2: Lò xo dướiđế trục cao xu:
Lò xo này phải nói rất rất hiếm bị lỗi hoặc hỏng nhưng ko phải là không có, biểu hiện rõ nhất khi nó hỏng là cả bản in đen hết khi đó phải kiểm tra lại xem lò xo này có bị lệch hay lỗi gì dó không.

3: 2 miếng nắp nhựa mỏng ở2 đầu trục từ:
Có tác dụng giữu và ngăn ko cho mực bị lem ra 2 mép của bản in, nếu thiếu, rách, hỏng thi bản in sẽ bị lem, đen ở mép bị thiếu hoặc ở cả 2 mép nếu như ko có.

4: Lò xo ở  đầu còn lại của trục từ:
Lò xo này rất quan trọng công việc của nó là tuần hoàn giúp cho trục từ quayđều, không lệch vòng quay.., nếu bị gãy, hoặc hỏng, bản in sẽ bị lem, hoặc trắng bản

Đó là một số ván đề về dụng cụ hành nghề và cách nhận biết sơ qua về hộp mực cũng như tác dụng của những linh kiện cấu thành hộp mực. Ở bài sau mình sẽ nói tiếp về cách đổ mực máy in laszer và cách xử lý những sự cố thường gặp của hộp mực. Mình buồn ngủ rồi hẹn gaặp mọi người ở bài sau nhé. Goodluck!

* Phần II:

Ở bài viết trước “Hướng dẫn đổ mực (P.I)” tôi đã nói cụ thể về dụng cụ cần thiết sử dụng trong việc đổ mực cho máy in laszer và máy in màu cũng như cách nhận biết Hộp mực được các dòng máy thông dụng nhất hiện tại sử dụng đồng thời cũng nói về tác dụng của những linh kiện cấu thành Hộp mực và các hiện tượng liên quan đến từng sự cố khi in ấn. Ở bài viết này tôi tiếp tục hướng dẫn các bạn cụ thể về cách thức đổ mực ứng vói từng loại Hộp mực như sau:

Đổ mực cho Hộp mực HP 12A, Canon 303 và các hộp mực tương tự: theo thứ tự hình ảnh từ hình 01 trở đi mọi người theo dõi và xem cách đổ mực cho chúng nhé. Chúng ta bắt đầu nào:

Hình 01

Tại hình 01 các bạn tháo 2 con ốc ở đầu có bánh răng của Trống (Drum).

Hình 02

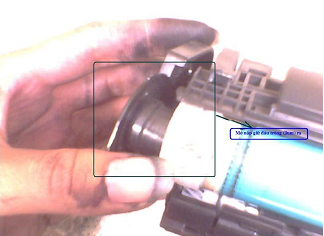

Hình 02 các bạn tháo nắp giữ đầu mà ta vừa tháo 2 con ốc trên hình 01

Hình 03

Tại hình 03 ở đầu còn lại của trống có 1 cái lò xo giữ ta tháo cái lò xo đó ra

Hình 04

Tại hình 04 sau khi tháo lò xo ra ta sẽ thấy rất là rõ ràng một chốt sắt khá to giữ trống, các bạn
dùng vít dẹt (2 cạnh)để đẩy chốt đó ra như ở hình 05

Hình 05

Tại hình 05 dùng vít dẹt đẩy chốt đó ra, phải đẩy khéo vừa có lực vừa dứt khoát nhé

Hình 06

Dùng vit dẹt đẩy chuốt đó ra được một đoạn sau đó dùng kìm mỏ nhọn kẹp đầu chốt và rút chốt ra
như hình 06

Hình 07

Sau khi tháo chốt ra các bạn thực hiện thứ tự từ 01 đến 02 như hình 07 để tháo Trống (Drum) ra

Hình 08

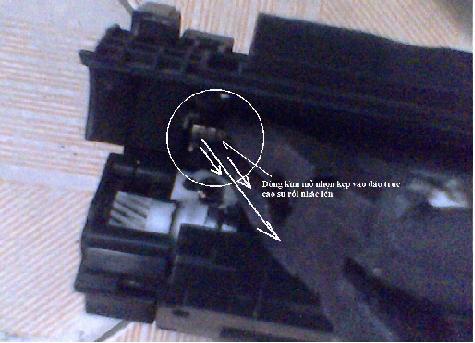

Sau khi tháo Trống (Drum) ra ta tháo trục cao su, Tại hình 08 dùng mỏ kìm kẹp vào một đầu trục rồi
nhấc lên

Hình 09

Bước tiếp theo ta dùng vit dẹt đẩy chốt giữ 2 mảng hộp mực ra (Theo kinh nghiệm các bạn đẩy
chốt ở đầu không có bánh răng). Đẩy ra một đoạn đủ vừa cho kìm để rút ra

Hình 10

Dùng kìm kẹp đầu chốt để rút chốt ra

Hình 11

ở đầu còn lại ta tháo ốc vít ra – đầu có bánh răng

Hình 12

Tác 2 mảng hộp mực ra, tác ở đầu ta rút chốt ở hình 10 ra trước, đầu còn lại vẫn chưa tách được

Hình 13

Tháo nắp giữa ở đầu mà hình 11 ta tháo ốc ra, tháo nắp này ra (tháo từ từ thôi vì nắp này vẫn dính
vào một nửa của hộp mực,) sau khi tháo xong ta sẽ tách rời 2 miếng của hộp mực ra

Hình 14

Tại hình 14 dùng vít dẹt đảy chốt giữ nắp nhựa ra, chốt này giống chốt ta đã rút ra ở hình 10

Hình 15

Tiếp tục dùng kìm rút chốt ra, sau khi rút chốt ra ta lấy nắp nhựa ra

Hình 16

Lấy nắp nựa ra ta nắp vào luôn như hình 16 tránh để cho các bánh răng rời ra và rơi mất

Hình 17

Tiếp đó ta tháo nắp nhựa ở đầu còn lại ra như hình 17 là mình đang tháo ốc

Hình 18

Tháo nắp nhựa ra sau khi tháo ốc, ở hình 18 mình tháo nắp nhựa ra theo hình mũi tên

Hình 19

Sau khi tháo nắp nhựa ra các bạn sẽ thấy một nắp nhựa nhỏ nữa (như hình 19) tháo nắp nhựa nhỏ
này ra và đổ mực vào đó >>>>Xong<<<<

Qua 19 hình bên trên mình đã hướng dẫn các bạn cách nạp mực một cách đầy đủ nhất
Tuy nhiên để được hoàn chỉnh và thành công một cách chắc chắn nhất các bạn cần làm thêm vài
thao tác phụ
-   Tại miếng còn lại của hộp mực, các bạn tháo Gạt mực ra, đổ toàn bộ mực thừa trong đó đi –
Lưu ý là mực thừa này không dùng được nữa đâu đấy nhé- đổ mực thừa đi xong, các bạn
lau sạch sẽ gạt, tuy nhiên sau khi lau xong các bạn phải quét một lớp mực lên lưỡi gạt nhé
bước này rất quan trọng đó
-   Trục cao sau, khi tháo ra các bạn nên dùng Cồn lau sạch sẽ mực dính trên trục đi nhé
Và bước cuối cùng là chúng ta nắp lại hộp mực là xong
Các hộp mực khác như 15A, 92A, EP 22, Ep25 đều có cách nạp mực như nhau
Chỉ có hộp mực EP 25 là khi tháo trống (Jum) xong ta phải dùng một chốt nhỏ đóng chốt giữ xuống
ví dụ như ở Hình 10 ta không thể đẩy chốt từ trong ra mà phải đóng từ ngoài vào, còn các bước
khác như nhau.
